Стандарт ASTM F1554 класса 55 был введен в 1994 году и охватывает анкерные болты, предназначенные для крепления конструктивных опор к бетонным фундаментам. Анкерные болты ASTM F1554 класса 55 могут иметь форму болтов с головкой, прямых стержней или изогнутых анкерных болтов. Три класса 36, 55 и 105 обозначают минимальный предел текучести (ksi) анкерного болта. Анкерные болты ASTM F1554 класса 55 могут быть с нарезанной или накатанной резьбой, а сварной класс 55 может быть заменен классом 36 по усмотрению поставщика. Цветовая маркировка на конце – 36 синий, 55 желтый и 105 красный – облегчает идентификацию на месте. Постоянная маркировка производителя и класса допускается в соответствии с дополнительными требованиями S2.
Применение анкерных болтов ASTM F1554 класса 55 включает колонны в стальных каркасных зданиях, опоры светофоров и уличного освещения, а также надземные конструкции для дорожных знаков, и это лишь некоторые из них.
Ключевые особенности анкерных болтов ASTM F1554 класса 55
Высокая прочность: Изготовлены в соответствии с требованиями ASTM F1554 классов 36, 55 и 105 для надежных конструктивных креплений.
Множество доступных конфигураций: Доступны в прямом, J-образном, L-образном и индивидуально изогнутом исполнении для удовлетворения различных требований к фундаментам и проектам коммунальных услуг.
Горячее цинкование для защиты от коррозии: Доступны с горячим цинкованием для долговременной коррозионной стойкости в наружных и суровых условиях.
Широкий диапазон размеров: Предлагаются диаметры от 5/8" до 2-1/2" и нестандартные длины в соответствии со спецификациями проекта.
Комплексное решение для крепления: Поставляются с соответствующими шестигранными гайками ASTM A563, закаленными шайбами ASTM F436 и анкерными шаблонами.
Подходит для критически важной инфраструктуры: Широко используется для опор ЛЭП, линий электропередач, опор светофоров, осветительных вышек, фундаментов солнечных электростанций и стальных конструкций.
Возможность индивидуального изготовления: По запросу доступны нестандартные длины резьбы, изгибы, выступы и конфигурации сборки.
Полная проверка качества: Каждая партия проходит проверку размеров, резьбы, механических испытаний и толщины покрытия.
Технические характеристики анкерных болтов ASTM F1554:
| Наименование продукта |
Анкерные болты ASTM F1554 класса 36/55/105 |
| Материал |
Класс 36: Углеродистая сталь
Класс 55: Сталь SAE 1045
Класс 105: Легированная сталь SAE 4140
|
| Аксессуары |
Шестигранные гайки ASTM A563 DH
Шайбы ASTM F436
Плоские шайбы, Анкерные шаблоны
|
| Тип |
Полностью резьбовые стержни
Двусторонние резьбовые
Односторонние резьбовые
J-образный / L-образный тип
Прямой тип
|
| Размер |
Класс 36: 1/2~4''
Класс 55: 1/2~4''
Класс 105: 1/2~3''
|
| Отделка |
Горячее цинкование |
| Класс |
Предел текучести |
Предел прочности на разрыв |
Типичный материал |
| Класс 36 |
36 ksi (250 МПа) мин. |
58-80 ksi |
ASTM A36 / Q235B |
| Класс 55 |
55 ksi (380 МПа) мин. |
75-95 ksi |
SAE 1045 / ASTM A572 кл. 55 |

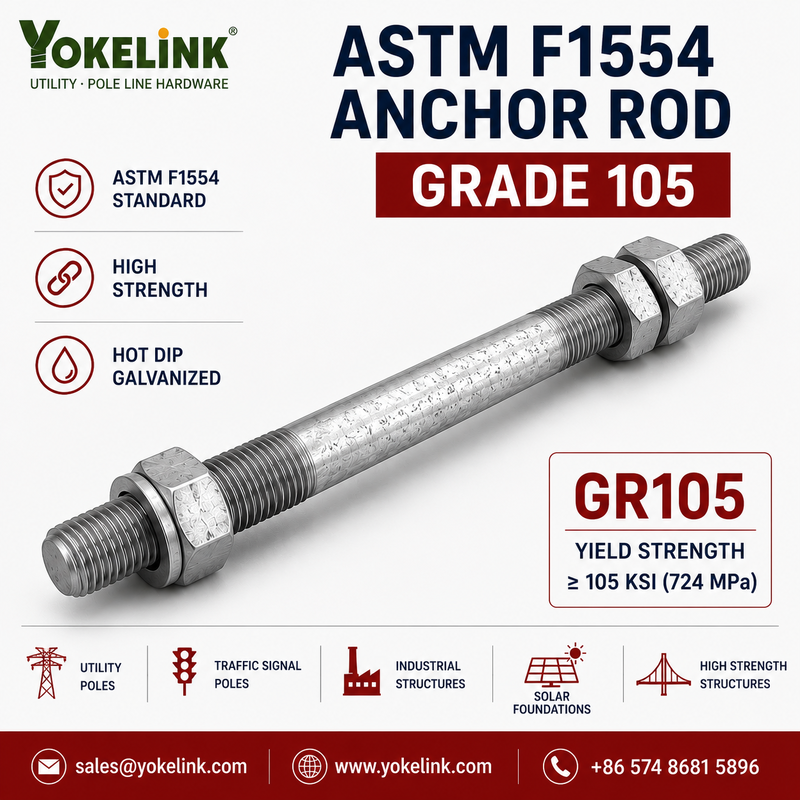

| Класс 105 |
105 ksi (724 МПа) мин. |
125-150 ksi |
SAE 4140 / 42CrMo |

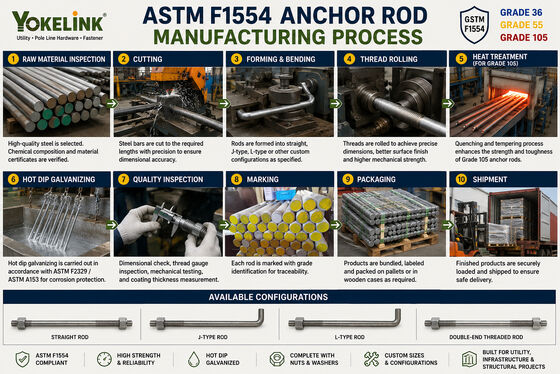

Процесс производства анкерных болтов ASTM F1554:
Анкерные болты YOKELINK ASTM F1554 класса 55 производятся в контролируемом производственном процессе для обеспечения соответствия требованиям ASTM F1554 по точности размеров, механическим характеристикам и коррозионной стойкости.
Проверка сырья → Резка → Формовка и гибка → Накатка резьбы → Термообработка (класс 105) → Горячее цинкование → Контроль качества → Упаковка и отгрузка.
1. Проверка сырья
Высококачественные углеродистые и легированные стали выбираются в соответствии с требуемым классом. Химический состав и сертификаты материалов проверяются перед производством.
2. Резка
Стальные прутки нарезаются на заданную длину с использованием прецизионного режущего оборудования для обеспечения постоянства размеров.
3. Формовка и гибка
Анкерные болты формуются в требуемые конфигурации, включая прямые стержни, двусторонние резьбовые стержни, J-образные и L-образные стержни, в соответствии со спецификациями проекта.
4. Накатка резьбы
Резьба нарезается на станках для накатки резьбы для достижения точных размеров резьбы, улучшения качества поверхности и повышения механической прочности.
5. Термообработка (для класса 105)
Анкерные болты класса 105 закаливаются и отпускаются для достижения требуемых механических свойств и высокой прочности.
6. Горячее цинкование
Анкерные болты могут быть горячеоцинкованы в соответствии со стандартами ASTM F2329 или ASTM A153 для обеспечения долговременной коррозионной защиты в наружных условиях.
7. Контроль качества
Каждая партия проходит комплексную проверку, включая проверку размеров, резьбы, механические испытания, измерение толщины покрытия и визуальный осмотр.
8. Упаковка и отгрузка
Готовая продукция надежно упаковывается на поддоны, в деревянные ящики или в соответствии с требованиями заказчика для обеспечения безопасной транспортировки и доставки.
Контроль качества анкерных болтов ASTM F1554 класса 55:
Каждый анкерный болт YOKELINK ASTM F1554 проверяется на соответствие требованиям ASTM по размерам, резьбе, механическим свойствам и качеству покрытия.
Какие испытания проводятся для анкерных болтов ASTM F1554?
YOKELINK проводит проверку материалов, проверку размеров, проверку резьбы, испытания на растяжение, измерение толщины покрытия и окончательный визуальный осмотр перед отгрузкой.
Проверяются ли оцинкованные анкерные болты?
Да. Горячеоцинкованные анкерные болты проверяются на толщину покрытия, качество поверхности и соответствие требованиям ASTM F2329 или ASTM A153.
Применение анкерных болтов ASTM F1554:
Анкерные болты ASTM F1554 класса 55 обеспечивают надежные решения для крепления опор светофоров, конструкций дорожных знаков и дорожной инфраструктуры. Анкерные болты класса 55 обычно указываются департаментами транспорта по всей Северной Америке. Анкерные болты ASTM F1554 классов 55 и 105 часто используются в проектах солнечной энергетики для крепления монтажных конструкций к железобетонным фундаментам.
• Фундаменты опор ЛЭП
• Конструкции линий электропередач
• Опоры светофоров
• Осветительные мачты
• Системы монтажа солнечных батарей
• Стальные каркасные здания
Часто задаваемые вопросы об анкерных болтах ASTM F1554:
Для чего используются анкерные болты ASTM F1554?
Анкерные болты ASTM F1554 используются для крепления опор ЛЭП, осветительных опор, конструкций светофоров, систем монтажа солнечных батарей, стальных зданий и фундаментов тяжелого оборудования к бетонным фундаментам.
Какой класс ASTM F1554 используется наиболее часто?
Класс 55 является наиболее широко используемым анкерным болтом ASTM F1554 для опор ЛЭП, осветительных конструкций, опор светофоров и фундаментов солнечных электростанций.
Подходят ли анкерные болты ASTM F1554 для наружного применения?
Да. Анкерные болты ASTM F1554 часто поставляются с горячим цинкованием для обеспечения долговременной коррозионной стойкости в наружных и суровых условиях эксплуатации.

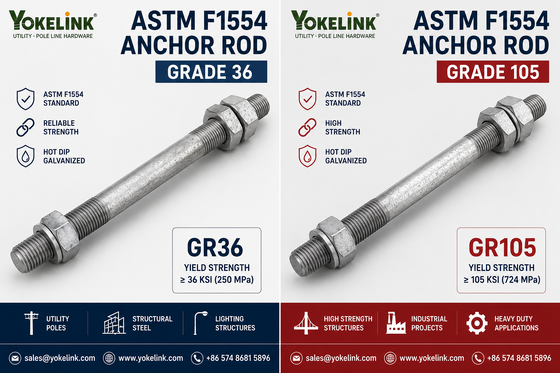

В чем разница между ASTM F1554 класса 36, класса 55 и класса 105?
Класс 36 – это анкерный болт из низкоуглеродистой стали с низкой прочностью, класс 55 обладает более высокой прочностью и является наиболее часто используемым классом, а класс 105 – это анкерный болт из высокопрочной легированной стали, предназначенный для ответственных конструктивных применений.
В чем разница между ASTM F1554 класса 36, класса 55 и класса 105?
Класс 36 – это анкерный болт из низкоуглеродистой стали с низкой прочностью, класс 55 обладает более высокой прочностью и является наиболее часто используемым классом, а класс 105 – это анкерный болт из высокопрочной легированной стали, предназначенный для ответственных конструктивных применений.
Какие гайки и шайбы используются с анкерными болтами ASTM F1554?
Анкерные болты класса 55 обычно поставляются с шестигранными гайками ASTM A563 класса DH и закаленными шайбами ASTM F436. Для класса 105 могут использоваться гайки ASTM A563 DH или ASTM A194 2H в зависимости от требований проекта.

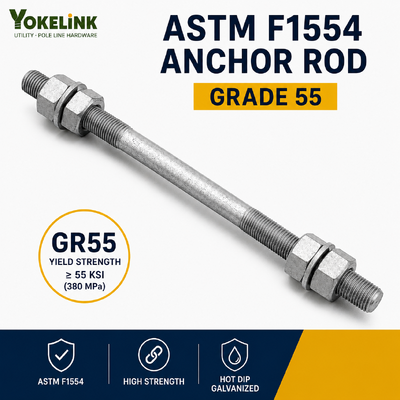

Каков предел текучести ASTM F1554 класса 55?
Анкерные болты ASTM F1554 класса 55 имеют минимальный предел текучести 55 ksi (380 МПа) и предел прочности на разрыв в диапазоне 75-95 ksi (517–655 МПа). Это сочетание прочности и пластичности делает класс 55 наиболее часто используемым анкерным болтом для коммунальных, инфраструктурных и конструктивных применений.
Поставляются ли анкерные болты ASTM F1554 с заводскими сертификатами испытаний (MTR)?
Да. YOKELINK может предоставить заводские сертификаты испытаний (MTR) для подтверждения состава материала и механических свойств. Сертификаты испытаний типа 3.1 по EN 10204 также доступны по запросу для поддержки проектной документации и требований к обеспечению качества.
