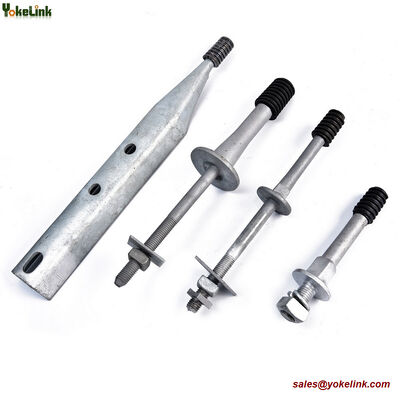

Бросьте кованый крестовой щит.Изолятор из нейлоновой нитки
Проектировано для безопасного распределения тяжелых проводников.

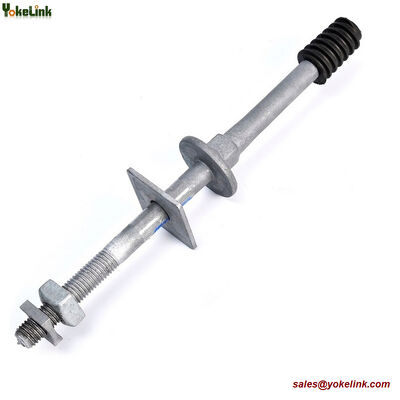

Йокелинк Drop Forged Crossarm Pin предназначен для вертикальной установки через деревянные или стальные крестовые арматуры, обеспечивая прочную основу для высоковольтных изоляторов типа штифтов.Его специализированный конструктивный дизайн изолирует и управляет интенсивными боковыми и нисходящими силами, оказываемыми проводником.
Однодельная кованая прочность и широкая конструкция основания:
В отличие от сварных альтернатив, перекрестные булавки Yokelink полностью сделаны из высокопроизводительной углеродной стали.Каждая булавка имеет широкий, квадратная или круглая основа седла (фланц подшипника).равномерное распределение механического напряжения для предотвращения дробления древесины или деформации стали при пиковом напряжении.
ANSI-соответствующие нитки и HDG-щит:
Оснащенные высококачественными фабричными сплавными свинцовыми нитями или высокопрочными нейлоновыми нитями (доступны в стандартных 1 "или 1-3/8" профилях ANSI) для точной совместимости с порцеляновыми или полимерными изоляторами.Каждая сборка поставляется в комплекте с тяжелой работой квадратной стиральной машины, шестеренковый орех и блокировочный орех, полностью горячо оцинкованный по ASTM A153 для непреклонной десятилетней стойкости к коррозии на открытом воздухе.
Ключевые технические характеристики штифта Crossarm
Промышленный стандарт: полностью изготовлен и испытан в соответствии со спецификациями ANSI/IEEE C135.17.
Интегрально кованая: одночастичное кованое стальное тело обеспечивает максимальную прочность на сдвиг и прочность на растяжение.
Защита с помощью перекрестного оружия: широкая подшипниковая основание предотвращает сжатие древесины и образование влажных карманов.
Выбор нитей: предлагается со стандартными 1" или 1-3/8" ANSI свинцовыми или нейлоновыми изоляторными нитями.
Тяжелое оборудование: поставляется с полным оборудованием для монтажа HDG (квадратная стиральная машина и орехи).
Процесс производства штифта Crossarm
Высокопрочные стволы из углеродистой стали разрезаются на фиксированные полоски и горячо коваются, чтобы сформировать интегрированную основу, плечо и ствол.после чего производится высокоточная прокатка нитей для установки изолятораЗатем все булавки оцинковываются горячим оцинкованием по ASTM A153 против ржавчины.
Оборудование Yokelink для контроля качества и испытаний
Мы не просто ссылаемся на стандарты, мы также проверяем их на практике:каждая партия продукции проходит разрушительное испытание на прочность в нашей внутренней лаборатории, чтобы гарантировать, что производительность нагрузки превышает минимальные требования IEEE C135.2 или CSA C83 спецификации; мы используем оптические сравнители для обеспечения геометрической точности разветвленных кончиков и прокаченных нитей, что позволяет удобную установку на месте; в то же времяМы проводим всесторонние испытания на твердость Роквелла., толщина покрытия и другие параметры, и каждая поставка сопровождается оригинальными характеристиками материалов производителя (MTR) и отчетами о проверке качества,со всеми данными, относящимися к номеру печи сырья.
Отчет о проверке качества продукции Yokelink
Мы предоставляем всеобъемлющие услуги по проверке болтов для машин, включая испытательные болты SGS и официальный отчет об инспекции производственных деталей (PPIR).SGSТесты проверяют соответствие болтов международным стандартам, таким как ASTM A307 и IEEE C135.80PPIR подробно описывает все пункты проверки, гарантируя, что каждый болт машины отвечает требованиям измерений, производительности и качества,обеспечение надежного обеспечения качества для воздушных линий и промышленных приложений.
Технические спецификации штифта кроссарма
Низкое напряжение ПИН-код изолятора
| Часть No. |
Материал головы |
А. |
В. |
В |
D |
Вес |
| Дюйм |
Дюйм |
Дюйм |
Дюйм |
Килограмм / шт. |
| Длинные шланги для деревянных перекрестных |
|
|
|
| C030110 |
Нилон |
5 |
5 3/4 |
5/8 |
1 |
0.630 |
| C030120 |
Нилон |
5 |
6 1/2 |
5/8 |
1 |
0.655 |
| C030130 |
Нилон |
6 |
5 3/4 |
5/8 |
1 |
0.668 |
| C030140 |
Нилон |
6 |
6 1/2 |
5/8 |
1 |
0.686 |
| C030150 |
Нилон |
6 |
6 1/2 |
3/4 |
1 |
1.055 |
| Краткий тип шланга для железных перекрестников |
|
1 |
|
| C030210 |
Нилон |
5 |
1 1/2 |
5/8 |
1 |
0.573 |
| C030220 |
Нилон |
6 |
1 1/2 |
5/8 |
1 |
0.655 |
| C030230 |
Нилон |
6 |
1 3/4 |
3/4 |
1 |
0.730 |
Высоковольтный кованный изолятор
| Часть No. |
Материал головы |
А. |
В. |
В |
D |
Вес |
| Дюйм |
Дюйм |
Дюйм |
Дюйм |
Килограмм / шт. |
| Длинные шланги для деревянных перекрестных |
|
|
|
| C030310 |
Нилон |
6 |
6 1/2 |
5/8 |
1 |
0.882 |
| C030320 |
Нилон |
5 |
6 1/2 |
3/4 |
1 |
1.118 |
| C030330 |
Нилон |
6 |
6 1/2 |
3/4 |
1 |
1.115 |
| C030340 |
Нилон |
7 |
7 |
5/8 |
1 3/8 |
1.740 |
| C030350 |
Нилон |
7 |
7 |
3/4 |
1 3/8 |
2.045 |
| C030360 |
Нилон |
8 |
7 |
3/4 |
1 3/8 |
2.090 |
| Краткий тип шланга для железных перекрестников |
|
|
|
| C030410 |
Свинцовый |
7 |
1 5/8 |
5/8 |
1 |
0.955 |
| C030420 |
Свинцовый |
8 |
1 5/8 |
3/4 |
1 3/8 |
1.727 |
Перекрестная ссылка (промышленные эквиваленты):
| Часть No. |
ХУББЕЛЛ |
Маклейн |
| C030110 |
881P |
J203Z |
| C030120 |
881AP |
J204Z |
| C030130 |
884P |
J206Z |
| C030140 |
883P |
J207Z |
| C030150 |
4706P |
J211Z |
| C030210 |
886P |
J221Z |
| C030220 |
883P |
|
| C030230 |
PS893P |
J224Z |
| Часть No. |
ХУББЕЛЛ |
Маклейн |
| C030310 |
|
J626Z |
| C030320 |
4705P |
|
| C030330 |
4706P |
J606Z |
| C030340 |
4717P |
|
| C030350 |
4326P |
|
| C030360 |
4328P |
|
| C030410 |
|
J629 |
| C030420 |
|
J631 |
