| Спецификация |
Материал |
| Медный сплав / Бронза / Алюминиевый сплав / Биметаллический |
Поверхность |
| Луженая / Натуральная |
Производство |
| Точное литье |
Крепеж |
| Оцинкованная сталь / Нержавеющая сталь |
Тип болта |
| Шестигранный болт |
Установка |
| Механическая затяжка |
Применение |
| Воздушное распределение электроэнергии |
Рабочая температура |
| -40°C до +120°C |
Совместимые проводники параллельных пазовых зажимов |
Параллельные пазовые зажимы YOKELINK разработаны для широкого диапазона размеров проводников и типов кабелей. Они совместимы с медными проводниками, ААА (полностью алюминиевые проводники), АААС (полностью алюминиевые сплавные проводники), АСЗС (алюминиевые проводники со стальным сердечником), оцинкованной стальной проволокой, несущим проводом, заземляющими проводниками и проводниками Copperweld.
Стандартные модели доступны для проводников размером от № 10 AWG до 636 kcmil, в то время как пазы нестандартных размеров и комбинации проводников могут быть изготовлены в соответствии с чертежами заказчика или спецификациями коммунальных служб. Эта гибкость позволяет нашим зажимам соответствовать требованиям различных систем распределения и передачи электроэнергии.
Таблица сравнения сечений проводов
ААА (полностью алюминиевый проводник)
- АААС (полностью алюминиевый сплавный проводник)
- АСЗС (алюминиевый проводник со стальным сердечником)
- Медный проводник
- Проводник Copperweld
- Оцинкованная стальная проволока
- Заземляющие проводники
- Несущий провод
- AWG / MCM
| Метрический (прибл.) |
#10 AWG |
| 5 мм² |
#8 AWG |
| 8 мм² |
#6 AWG |
| 13 мм² |
#4 AWG |
| 21 мм² |
#2 AWG |
| 33 мм² |
1/0 AWG |
| 53 мм² |
2/0 AWG |
| 67 мм² |
3/0 AWG |
| 85 мм² |
4/0 AWG |
| 107 мм² |
250 kcmil |
| 127 мм² |
336 kcmil |
| 170 мм² |
397 kcmil |
| 201 мм² |
477 kcmil |
| 242 мм² |
556 kcmil |
| 282 мм² |
636 kcmil |
| 322 мм² |
Контроль качества параллельных пазовых зажимов |
В YOKELINK каждый параллельный пазовый зажим (PG зажим) проходит строгий процесс контроля качества для обеспечения надежной электрической производительности, механической прочности и долговечности в применениях для воздушных линий электропередачи и заземления. Наша система управления качеством охватывает проверку сырья, прецизионное производство, проверку размеров, механические испытания и окончательную проверку продукции в соответствии с международными отраслевыми требованиями.
Процесс контроля качества начинается с проверки поступающих материалов, где алюминиевые сплавы, медь или биметаллические материалы тестируются на химический состав, твердость, проводимость и состояние поверхности. Только квалифицированное сырье допускается к производству для гарантии превосходной электропроводности и коррозионной стойкости.
В процессе производства каждый параллельный пазовый соединитель контролируется на этапах обработки на станках с ЧПУ, ковки, литья и обработки поверхности. Критические размеры, такие как радиус паза, толщина корпуса зажима, положение болтового отверстия и площадь контакта с проводником, точно измеряются для обеспечения идеальной совместимости с различными размерами кабелей и типами проводников.
Для проверки механических характеристик наши инженеры проводят испытания на крутящий момент, испытания на растяжение и проверку сборки, чтобы убедиться, что зажим обеспечивает стабильное усилие зажима без повреждения проводника. Контактная поверхность проверяется для обеспечения равномерного распределения давления и надежного электрического соединения при длительной эксплуатации.
Предназначены для коммунальных и промышленных применений
Благодаря своей компактной конструкции и простоте установки эти зажимы позволяют электрикам и техническим специалистам коммунальных служб быстро устанавливать надежные соединения проводников без сложных инструментов или специального оборудования. Большая площадь контакта между зажимом и проводником помогает минимизировать сопротивление, одновременно повышая эффективность передачи тока.
Почему стоит выбрать параллельные пазовые зажимы YOKELINK?
Обладая многолетним опытом производства электрических соединителей и оборудования для коммунальных служб, YOKELINK предлагает клиентам высокопроизводительные параллельные пазовые зажимы, сочетающие превосходную проводимость, прочную конструкцию и надежную коррозионную стойкость. Мы предлагаем OEM и ODM производство, индивидуальные диапазоны проводников, множество вариантов материалов и строгий контроль качества для поддержки дистрибьюторов, коммунальных компаний и производителей электрооборудования по всему миру.
Независимо от того, требуется ли вашему проекту соединение медь-медь, применение алюминиевых проводников или переходные соединители медь-алюминий, YOKELINK может предоставить правильное решение с параллельным пазовым зажимом, отвечающее вашим техническим и коммерческим требованиям.
Для получения информации о ценах и индивидуальных расчетах, пожалуйста, свяжитесь с нашей командой продаж в удобное для вас время.
Часто задаваемые вопросы (FAQ)
В1: Что такое параллельный пазовый зажим?

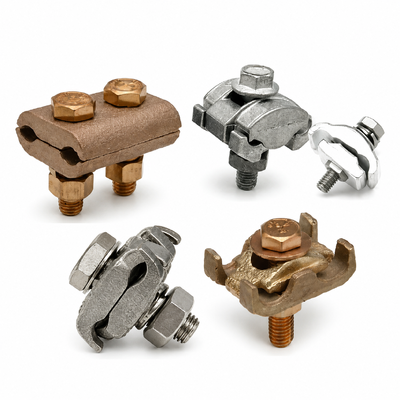

Параллельный пазовый зажим — это механический соединитель, предназначенный для соединения двух параллельных проводников, обеспечивающий превосходную электропроводность и механическую прочность.
В2: Какие типы проводников совместимы?
Медь, ААА, АААС, АСЗС, оцинкованная сталь, несущий провод и заземляющие проводники.
В3: Какие материалы доступны?
Медный сплав, бронза, луженый медный сплав, алюминиевый сплав и биметаллический медно-алюминиевый.
В4: Можно ли использовать зажим на открытом воздухе?
Да. Луженые и коррозионностойкие модели разработаны для долговременного использования на открытом воздухе в коммунальных приложениях.
В5: Может ли YOKELINK производить нестандартные размеры?
Да. OEM и индивидуальные диапазоны проводников доступны в соответствии с чертежами или спецификациями заказчика.
